ERUN-QZ9320焦?fàn)t煤氣熱值含量分析系統主要用于高溫干餾煉焦后的混合氣體中的多種組分氣體的濃度值，并能根據其含量占比自動計算出焦?fàn)t煤氣的燃燒熱值，焦?fàn)t煤氣發熱量測量儀器可以同時檢測分析氫氣H2、甲烷CH4、一氧化碳CO、二氧化碳CO2、氧氣O2和非甲烷總烴CxHy等氣體的濃度含量值，對于后續焦?fàn)t煤氣的合理利用具有重要意義。

產品型號	ERUN-QZ9320
檢測位置	煤氣總管道
分析對象	CO、CO2、CH4、H2、O2、CxHy等
范圍分辨率	CO：0~20%VOL、0.01%VOL、進口高精度紅外原理傳感器 CO2：0~5%VOL、0.01%VOL、進口高精度紅外原理傳感器 CH4：0~50%VOL、0.01%VOL、進口高精度紅外原理傳感器 H2：0~100%VOL、0.01%VOL、進口高精度熱導原理傳感器 O2：0~5%VOL、0.01%VOL、工業級電化學原理傳感器 CxHy：0~10%VOL、0.01%VOL、進口高精度紅外原理傳感器 其他氣體、原理、分辨率可訂制
取樣方式	取樣探頭/法蘭安裝
探頭長管	L=1000mm
零點漂移	≤±0.1% FS/7d
量程漂移	≤±0.1% FS/7d
重復性	≤0.5%
數據通訊	4-20 mA，可選RS485、無線傳輸?shù)?/td>
顯示方式	液晶顯示
工作電源	220VAC 50Hz
過濾精度	0.3μm
伴熱功能	蒸汽伴熱或電伴熱帶
工作環境	煙氣溫度：≤750℃ 粉塵量：≤2000g／m3 反吹氣：壓力0.4～0.6 Mpa(無塵、無水、無油)；供分析系統反吹使用
標準依據	GB50093-2002            《自動化儀表工程施工及驗收規范》 GB50236-98                《現場設備、工業管道焊接工程施工及驗收規范》 GBJ 232-82                   電氣安裝工程施工及驗收規范 GBJ 93-86                     工業自動化儀表工程施工及驗收規范 SHJ 501-85                   石油化工劇毒、易燃、可燃介質管道施工及驗收規范 HG 20509-2000            儀表供電設計規定 HG 20510-2000            儀表供氣設計規定 GB3836.01~05-2000    爆炸環境用防爆電器設備 GB12519-90                 分析儀器通用技術條件 EEMUA NO.138            在線分析儀系統的設計和安裝

1、傳感器恒溫設計，消除環境溫度對紅外傳感器的影響，保證儀器長期在線運行；
2、專業化預處理方案，具備數字和模擬輸出功能，高自動化低維護，無需人工值守即可實現實時在線監測；
3、可測量CnHm體積濃度，保證焦?fàn)t煤氣、混合煤氣、發生爐煤氣、秸稈燃?xì)獾葰怏w熱值的準確性；
4、所有與樣氣接觸的部分均采用耐熱、耐腐蝕的特種不銹鋼、聚四氟乙烯等材料，設備不易被腐蝕，使用壽命長；
5、焦?fàn)t煤氣發熱量測量儀器受外界影響小，氣體采樣流量變化對H₂熱導傳感器測量結果無影響；
6、可同時測量CO、CO₂、CH₄、H₂、O₂、CxHy等多組分氣體體積濃度，并自動計算、顯示煤氣、天然氣熱值，替代燃燒法熱值儀；
7、采用德國MUC技術氣體取樣探頭，最大可承受1000℃高溫，長期運行更加穩定可靠；
8、多組分測量氣體間無交叉干擾：CxHy對CH4測量結果無干擾，CO、CO₂、CH₄對H₂測量結果無干擾。

設備名稱	型號規格
一、專用取樣裝置
不銹鋼耐高溫手動球閥	閥體：精鑄不銹鋼鑄造 手柄：碳鋼 密封：耐高溫密封
專用取樣探頭	材質：精鑄不銹鋼，包含伴熱裝置、取樣濾芯。適用溫度：-40～1000℃(帶冷卻水循環專用探頭)
連接氣嘴	不銹鋼
二、分析柜
專用機柜	高：1800寬：600 深：800（單位mm）

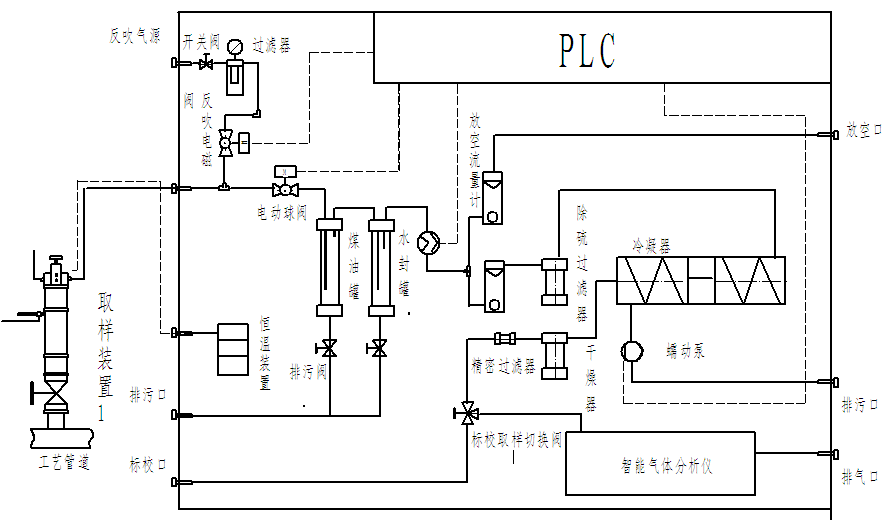

三、預處理單元
冷凝器	樣氣流量：＜300L/h
過濾裝置	霧過濾器、分水器、脫硫裝置、精密過濾器及附件
真空泵	空載流量：6.0L/Min；排出管直徑是：6mm
自動排液閥	防阻功能：波紋自控；壓力：4Mpa溫度：200℃
四、分析儀表
微量氧分析儀	ERUN-QZ91系列智能型氣體分析儀
五、PLC自動反吹裝置（含防爆箱體）
標準氣	零點氣、量程氣
PLC控制	西門子，包含防爆電動球閥，電磁閥電磁閥，其他安裝附件
六、取樣管路及安裝附輔料
取樣伴熱管纜	帶防爆接頭兩個

以上就是關于ERUN-QZ9320焦?fàn)t煤氣熱值含量分析系統的相關介紹，焦?fàn)t煤氣燃燒值分析設備檢測分析焦?fàn)t煤氣的熱值狀況，有利于后續COG焦?fàn)t煤氣用于合成甲醇、合成天然氣、制氫、發電、生產化肥或直接用于還原鐵時進行輸氣量的精準控制，COG發熱值分析裝置不僅可用于監測焦?fàn)t煤氣的熱值，還可用于檢測生物發酵（如沼氣池）所產生的混合氣體的熱值。
